如何用SolidWorks软件绘制摇臂?

来源网络

报名学习又贵,自己学习又不会,两头尴尬。好在你们遇到了我,现在就不用担心了。从今天起,我将每天把一些常用的绘图技巧分享在这里,帮助你们度过新手期。

学习的最终目的是为了在工作中运用,不用就是白学。切记!

注:需要准备WIN10系统的电脑SolidWorks2018软件

第1步

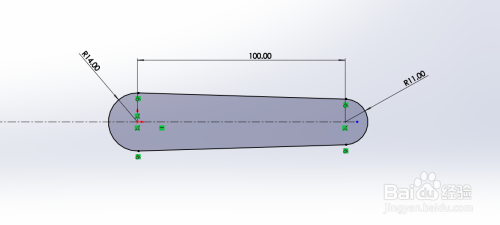

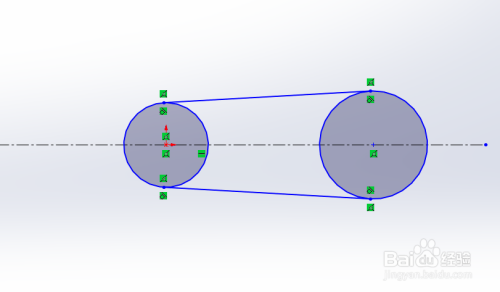

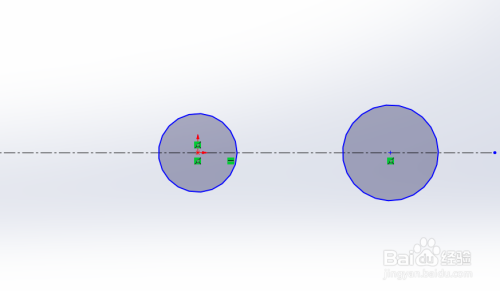

新建文件。按快捷键CTRL+N.选择零件图,点击上视基准面,右击选择草图绘制.如下图,你就按下面的尺寸绘制,先点击直线命令里面的中心线,绘制一条水平的并且通过原点的中心线,之后在这个条中心线上绘制两个圆.点击直线命令,绘制两条线,均相切于这两个圆.注意添加几何关系。几何关系很容易在面板上找到,绘制如下.之后用裁剪,切掉多余的线,并智能标注上尺寸.

第2步

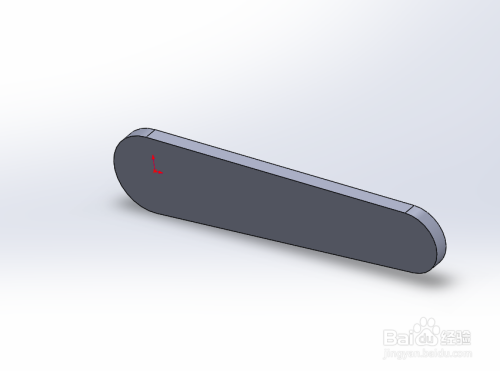

拉伸实体.不要退出草图绘制,直接选择特征命令上的拉伸凸台基体按钮..拉伸长度为6mm。选择给定深度.

第3步

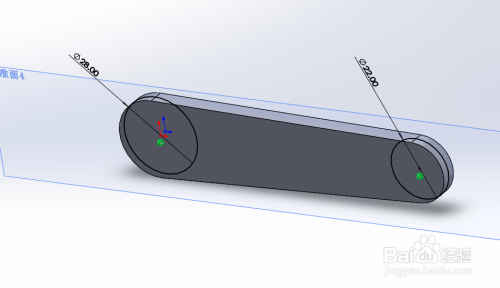

草图绘制.选择前视基准面,右击选择草图绘制,用圆命令绘出加厚部位的草图.我们发现选择的基准面不是在物体的中间位置。这个时候我们就自己创建一个,按住CTRL,鼠标点着前视基准面,往前一拉,选择距离为3mm。我们在这个面上作图.

第4步

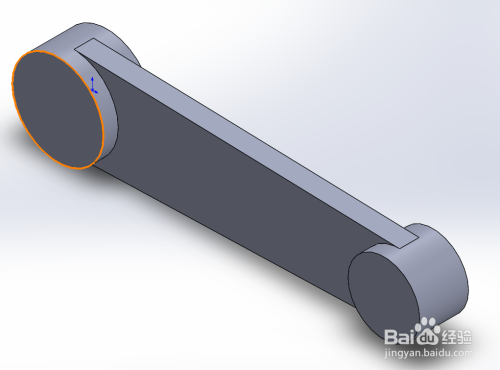

拉伸实体.接上一步骤,我们点击特征面板上面的拉伸凸台基体,选择两侧对称,拉伸长度为15mm.这一步之所以选择两侧对称,是因为我们的草图绘制在物体中间,两侧对称才能拉伸出来.

第5步

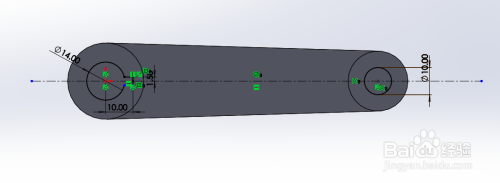

草图绘制.选择居中的基准面,在这个基准面上面画孔,之后拉伸切除,画出孔来。先绘制一条通过两个圆的中心线.在这个线上画孔.具体尺寸如图所示.

第6步

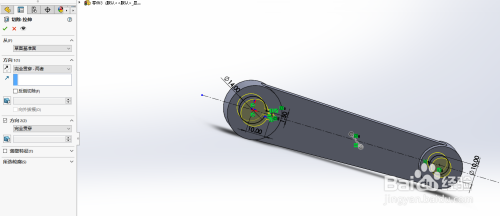

拉伸切除.点击特征面板上面的拉伸切除命令.方向1选择完全贯穿-两者.如下图所示。

第7步

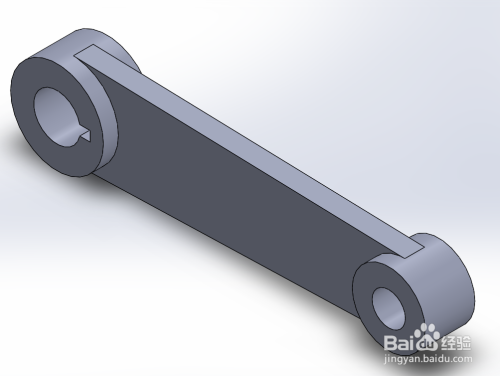

成型.最后一步点击确定之后,隐藏多余的线条,怎么隐藏,我上一个经验有讲到过,想看的可以回过头去看一下.正品展示如下.是不是非常的简单,相信你也一定学会了.
